VOCs廢氣處理催化燃燒設備制作過程您了解嗎？

文章出處：原創網責任編輯：蔡作者：蔡人氣：-發表時間：2024-08-16 00:00:00【大中小】

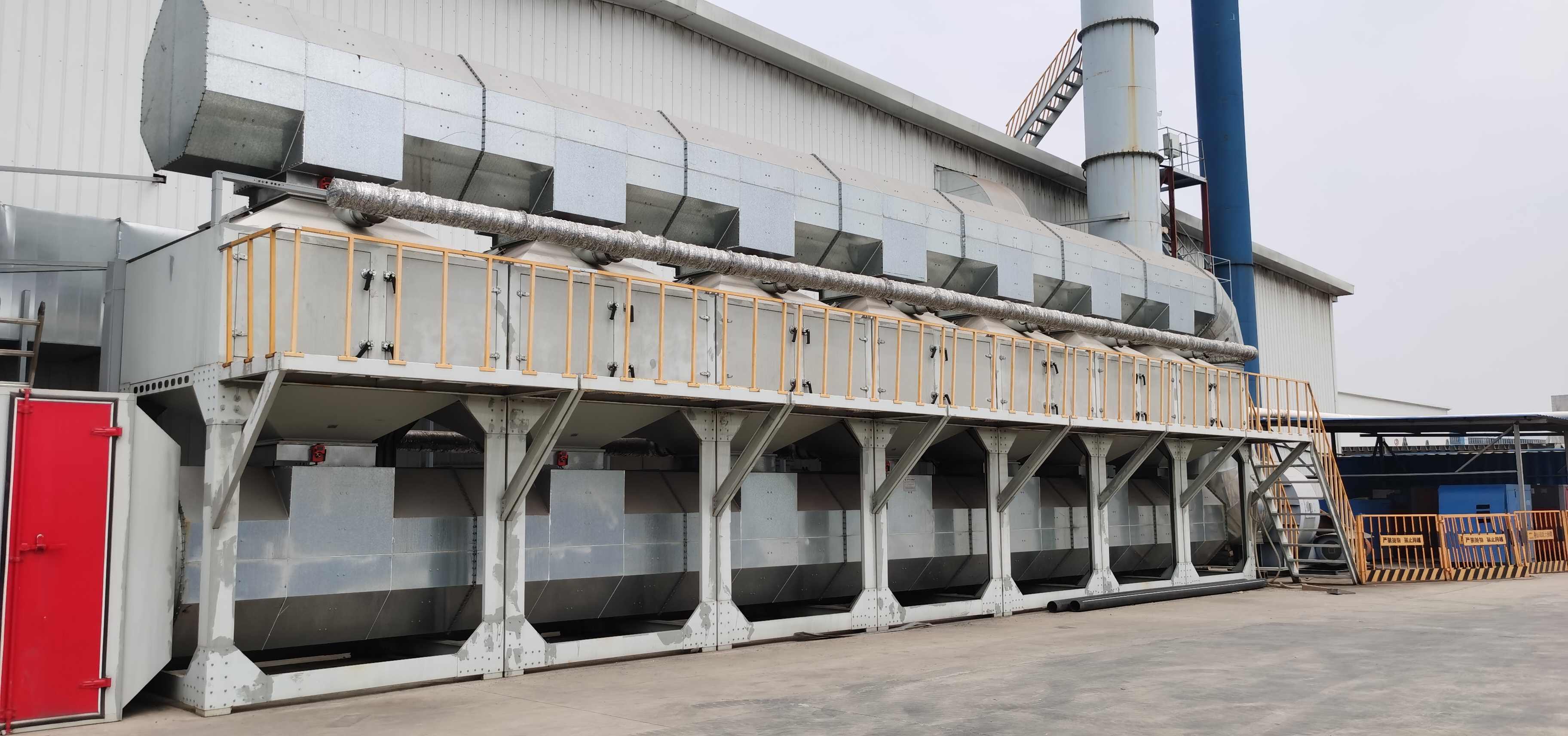

催化燃燒系統主要由五個系統模塊構成：

1、預處理：干式過濾器。

2、吸附模塊：活性炭吸附箱、活性炭、進出風管道、主引風機。

3、脫附+催化燃燒模塊：電加熱模組、板式換熱器、催化燃燒模組、貴催化劑、碳箱控制閥門組、脫附循環風機、補冷風機。

4、控制系統模塊：風機變頻器、PLC控制單元、測溫及信號反饋單元。

5、模塊：催化床泄爆閥、吸附箱泄爆閥、集成控制系統。

1.預處理過濾模塊：

為防止活性炭堵塞，廢氣進入設備前需增設干式過濾器進行預處理，把廢氣中的雜質及顆粒物進行過濾，活性炭的使用壽命。

2.吸附模塊：

◆活性炭吸附箱：

活性炭吸附箱及活性炭是整個吸附模塊中重要的兩個部分，我公司設計的活性炭吸附箱增加了新型的均風裝置該均風板采用激光切割，利用圓孔自內而外逐步擴大的擴散原理，強制進入活性炭吸附箱的氣流向四周均布，能的將廢氣進入活性炭箱內的廢氣均勻分布，提高吸收效率，防止造成局部風速過高，排放超標的問題。活性炭托板我公司采用定制的鍍鋅鋼格板，結構，使用壽命長，便于更換和拆卸。

3.脫附+催化燃燒模塊：

催化燃燒原理：脫附后的氣體經阻火器、進氣閥、換熱器、電加熱器（預熱器）升溫，使氣體溫度升至催化燃燒所需要的溫度，在催化床內的催化劑的作用下分解成水和二氧化碳，同時放出大量的熱，使氣體溫度進一步提高，高溫氣體再通過換熱器進行部分熱量回收后，通過風機排出。此外，通過控制風機的流量可使氣體中物的濃度控制在一個合適的范圍內，該濃度燃燒放熱的熱量可維持系統運行需要的熱量，此時，催化床內的燃燒器可停止，系統利用物燃燒放熱維持運行，節約運行費用。

4.控制系統模塊：

1）控制技術總述

本系統PLC采對催化燃燒爐CO進行集中控制，同時，配置人機界面，對整個系統運行工況進行實時監控。

CO催化燃燒爐內的高溫傳感器反饋氧化室內的溫度信號提供給燃燒機，以便燃燒機的大小火的控制，使氧化室內的溫度保持穩定；當氧化室內的溫度超過上限溫度，系統將自動報警，燃燒機閥組將自動切斷燃料供給，當氧化室內的溫度低于下限溫度，燃燒機會自動補償。

CO氧化室內的壓力傳感器反饋氧化室內的壓力信號提供給PLC，當氧化室內的壓力出現異常時，系統會自動報警。

CO脫附風機采用變頻控制，風機的頻率（實際處理風量）和生產線的使用狀況信號連鎖，從而CO的廢氣處理量和生產線的實際廢氣排放風量吻合。

2）人機界面

Ø 人機界面觸摸屏。

Ø 控制柜安裝人機界面（HMI）設備一臺，現場操作顯示、故障報警、運行參數顯示、控制參數設定及設備控制。

Ø 觸摸屏上顯示工藝過程、閥門位置、風機狀態、燃燒器狀態、系統狀態、各種信息、溫度曲線等。

鑫藍環?？萍迹ɡド剑┯邢薰?/span>多年來專注于催化燃燒設計、制造和安裝。我們產品有RTO蓄熱焚燒、RCO蓄熱催化燃燒、CO催化燃燒、TO直燃爐、有機廢氣處理設備、冷凝回收、防爆除塵器、酸堿廢氣處理、濾筒除塵器、防爆除塵器、單機除塵器、倉頂除塵器、旋風除塵器、洗滌塔、活性炭吸附箱、靜電除油設備等。
