一、項目概況

工況簡介：集裝箱制造廠，車間內共有手工二氧化碳焊120臺，自動二氧化碳焊110臺（包括10臺垂直焊），由于集裝箱采用流水線生產，車間南北布置了2條流水主線。

主要治理的污染物：焊接過程中形成的焊接煙塵和有害氣體。

焊煙收集系統：吸塵罩

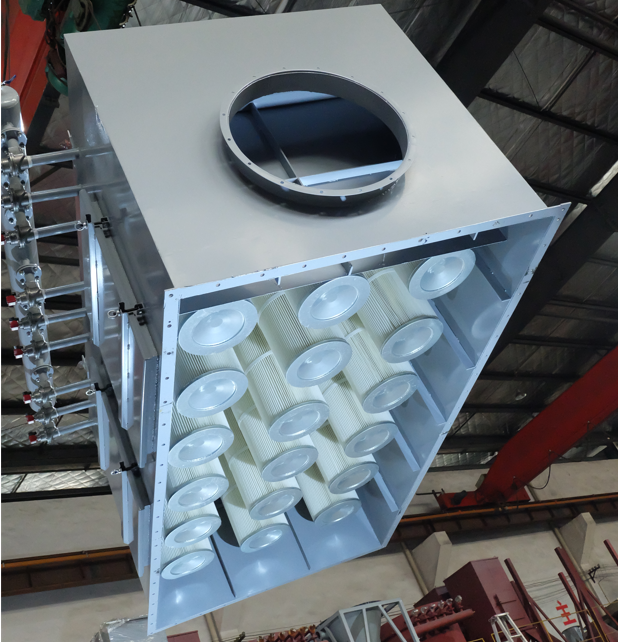

焊煙除塵設備：濾筒式除塵器

整體系統規劃：把整個車間分成四個部分，每個部分設置一套除塵系統，這樣一來，可以根據現場有效減少風管長度，降低風機的全壓以減小系統功率；二來可根據生產情況減少車間中部架設的管道以免影響行車的運行。

二、焊煙凈化系統組成說明

多工位焊接、大型焊接車間、大型構件焊接工序、焊接線，需要采用我們的集中式焊煙凈化系統。該系統由集塵系統、吸塵管路、除塵主機、風機、控制系統構成。

 1.焊煙收集系統設計，是焊煙凈化系統的重要部分，是工程設計的重要環節。針對常規焊接工位，可采用收集罩進行粉塵收集。但對于大型部件的焊接工序，如，大型鑄件在生產過程中需要由行車輔助，進行360°旋轉焊接，這樣，每個焊接工位產生的煙塵，都很難用常規集塵方案處理。

 2.吸塵管路，需要根據現場工況一對一設計，管道走向、通徑、長度需要根據系統操作工位的數量、所需排風的面積、所吸物料對象物理、化學性能、主機和系統所處環境等多種因素，進行綜合考量。

 3.焊煙凈化設備主機和風機，可安裝在室外或車間、廠房的機房、陽臺、車庫、設備間內，根據工況具體要求來選定。我們有濾筒式焊煙凈化器和靜電式焊煙凈化器兩種產品系列。

三、焊煙收集系統介紹

現場焊槍特點可分成2種類型，一種手工二氧化碳焊（即人工手動焊接）；第二種自動二氧化碳焊（即按軌道自動焊接），分成水平和垂直兩種。

針對焊槍的特點，在手工二氧化碳焊接工位上方設置傘形罩，傘形罩罩口比操作工位大300mm左右，罩口設計風速0.1m/s，罩口離地1800mm左右，在一些不妨礙操作的工位上，罩口四周裝設PVC軟簾增加吸塵效果。

為確保各傘形罩的風量均衡，在每個傘形罩上方設置管道離心風機，離心風機風量按罩口吸風量而定。

在自動二氧化碳焊接工位（水平）上設置條形罩，該設備，通過一套集成的PLC控制系統來控制除塵器所需功能，包括風機系統、過濾原件壓差和脈沖清灰，結合了變頻技術，節能環保。
